河南消防联动控制系统知识大全!

作者: 发布时间:2024-06-15 17:58:49点击:1333

信息摘要:

消防联动控制系统知识大全!

一、消防联动控制系统的组成、工作原理

消防联动控制系统是接收火灾报警控制器发出的火灾报警信号,按预设逻辑完成各项消防功能接收并显示受控设备动作及反馈信号的控制系统。消防联动控制系统是建筑消防系统的控制和监管中心。

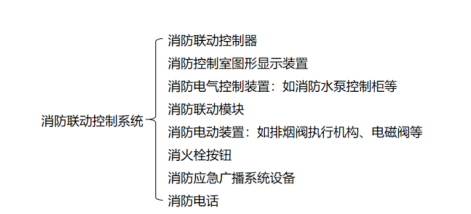

(一)消防联动控制系统的组成

消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置(如防火卷帘控制器、气体灭火控制器等)、消防联动模块、消防电动装置、消火栓按钮、消防应急广播系统设备、消防电话等设备和组件组成。


1.消防联动控制器

(1)消防联动控制器是用于接收火灾报警区域信号,按照预设逻辑和时序发出控制信号,控制受控消防系统(设备)动作,并接收其动作反馈信号的控制指示设备。消防联动控制器是消防联动控制系统的核心组件。

(2)控制方式

1)直接控制。直接发出控制信号,控制现场的受控设备。

2)间接控制。对于控制逻辑复杂且在消防联动控制器上不便实现直接控制的情况,通过电气控制装置(如防火卷帘控制器、气体灭火控制器等)控制现场的受控设备。

2.消防控制室图形显示装置

用于接收、显示、传输和记录消防设备(设施)运行的动态信息和消防管理信息的显示装置。

(1)接收。火灾报警控制器、消防联动控制器、可燃气报警控制器和电气火灾监控设备发送的火灾自动报警系统设备的运行状态信息。

(2)显示。以图形方式显示建筑总平面布局图、建筑平面图和疏散路线图等建筑基本信息,火灾自动报警系统及相关受控建筑消防系统(设备)的设置和运行状态信息。

(3)记录。值班及操作人员、产品维护保养记录、消防设备(设施)的产品和运行状态信息。

(4)传输。传输消防控制室管理信息、火灾自动报警系统及相关受控建筑消防系统(设备)的运行状态信息。

3.消防电气控制装置

消防电气控制装置是系统中采用手动和(或)自动方式进行主电源和备用电源转换,控制消防水泵、防烟排烟风机、电动防火门、电动防火窗、防火卷帘等各类电动消防设施动作的控制装置,消防电气控制装置接收到消防联动控制器的控制信号后,按照预设逻辑和时序控制各类电动消防设施的动作,并将相应设备的动作信号反馈给消防联动控制器。也可以通过手动操作消防电气控制装置的控制按钮(按键)控制上述电动消防设施的动作。

4.消防联动模块

消防联动模块是用于消防联动控制器和其所连接的受控设备或部件之间信号传输的部件,包括输入模块、输出模块和输入输出模块。输入模块的功能是接收受控设备或部件的动作反馈信号,并将信号输入到消防联动控制器;输出模块的功能是接收消防联动控制器的输出信号,并发送到受控设备或部件;输入输出模块则同时具备输入模块和输出模块的功能。

5.消防电动装置

消防电动装置的功能是实现电动消防设施的电气驱动或释放,它是包括电动防火门窗、电动防火阀、电动排烟阀、气体驱动器等电动消防设施的电气驱动或释放装置。

6.消火栓按钮

消火栓按钮是用于消火栓系统联动控制的专用报警按钮,用于消火栓使用部位的指示及消火栓泵启动的反馈指示。

7.消防应急广播系统设备

是在火灾或意外事故发生时通过控制功率放大器和扬声器进行应急广播的设备,它的主要功能是向现场人员通报火灾发生,指挥并引导现场人员疏散。

8.消防电话

消防电话是用于消防控制室与建筑物中各部位之间进行全双工语音通话的专用独立电话系统。消防电话由消防电话总机、消防电话分机、消防电话插孔组成。

(二)消防联动控制系统的工作原理

火灾发生时,消防联动控制器接收到火灾报警控制器的报警区域信号后对接收到的触发信号进行逻辑判断,当满足相应的逻辑关系条件时,消防联动控制器按照预设的控制时序向消防应急广播控制设备、应急照明和疏散指示系统控制设备、防烟排烟风机控制箱(柜)、消防水泵控制柜(箱)、气体灭火控制器等消防电气控制装置及控制模块发出联动控制信号,实现对相应系统的联动控制,接收并显示系统设备的动作反馈信号,消防控制室的消防管理人员也可以通过操作消防联动控制器的控制按钮(按键)控制相应的消防系统(设施)启动。消防联动控制器能够实时接收并显示消防水池、高位水箱等消防设施的动态监测信号,从而实现对建筑消防设施运行状态的实时监视功能。
